Barras Mandrel

Las barras mandrel son una de las piezas clave de las herramientas necesarias durante la producción de tubos y conductos sin costura.

Realizar Consulta

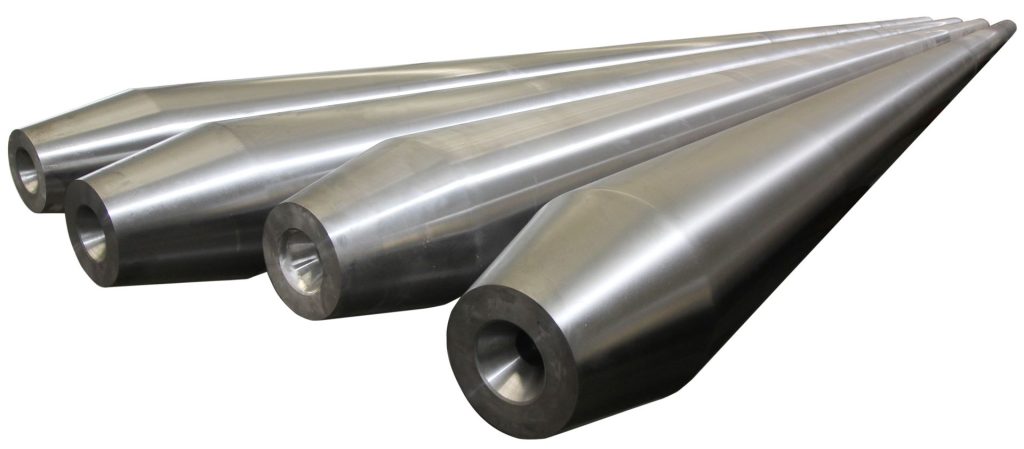

API Engineering suministra barras mandrel

Las barras mandrel son una de las piezas clave de las herramientas necesarias durante la producción de tubos y conductos sin costura. Una vez que se ha perforado la palanquilla, la barra mandrel sostiene internamente la carcasa del tubo durante la elongación y la reducción del espesor de la pared.

En los últimos 20 años, API Engineering ha suministrado miles de barras mandrel a acerías de todo el mundo, ha establecido grandes asociaciones y una reputación como un proveedor confiable y de alta calidad.

Nuestras capacidades en barras mandrel incluyen, pero no se limitan a:

  • Diámetros de hasta 500 mm.
  • Longitudes de hasta 25,000 mm.
  • Una variedad de tipos de molinos de tubos sin costura, incluyendo:
    Molinos MPM, PQF y FQM
    Molinos Assel, tanto flotantes como retenidos
    Molinos de enchufe y Pilger.
  • Especificación de material según sea necesario, incluyendo AISI H13, X35CrMo V51 y 4CrMoSi V1.
  • Rosca disponible según los estándares API, ACME o métrico.
  • Cromado.
  • Barras sólidas y huecas.

También podemos diseñar sus barras mandrel de manera personalizada para mejorar la refrigeración, la concentricidad y los costos de transporte.

Composición Química.

Para la producción de barras mandrel, el material que se solicita con mayor frecuencia es el AISI H13, aunque esto se puede modificar para satisfacer sus requisitos específicos.

AISI H13
(4Cr5MoSiV1)

C

0.32
0.45

Si

0.80
1.20

Min

0.20
0.50

S

<
0.008

P

<
0.012

Cr

4.75
5.50

Mo

1.10
1.75

Ni

<
0.25

V

0.80
1.20

H

<
2PPm

O

<
20PPm

Tamaño

<200mm
>200mm

Resistencia a la tracción (Mpa)

1127-1274
1078-1274

Límite de elasticidad (Mpa).

>931
>882

Alargamiento (%)

>8
>8

Reducción de área (%)

>25
>25

Valor de impacto (J)

>20
>20

Dureza (HRC)

60-62
60-62

Proceso de Fabricación.

Nuestras barras mandrel se fabrican utilizando los siguientes procesos:

  • Fabricación del acero (EBT + LF (VD)+ ESR)
  • Forjado utilizando prensa hidráulica y forjado rotativo
  • Recocido
  • Mecanizado en bruto
  • Prueba magnética
  • Tratamiento térmico, ya sea vertical u horizontal
  • Prueba ultrasónica
  • Mecanizado final, incluyendo roscado si es necesario
  • Cromado
  • Fosfatado de rosca

Una vez que los mandriles han pasado la inspección, se empaquetan adecuadamente y se envían directamente a las acerías. Se proporciona documentación completa con cada barra y la inspección de terceros está disponible si es necesaria.
