Bars a Mandrin

Les barres de mandrin sont l’un des éléments clés de l’outillage nécessaires lors de la production de tubes et tuyaux sans soudure.

Faire une demande

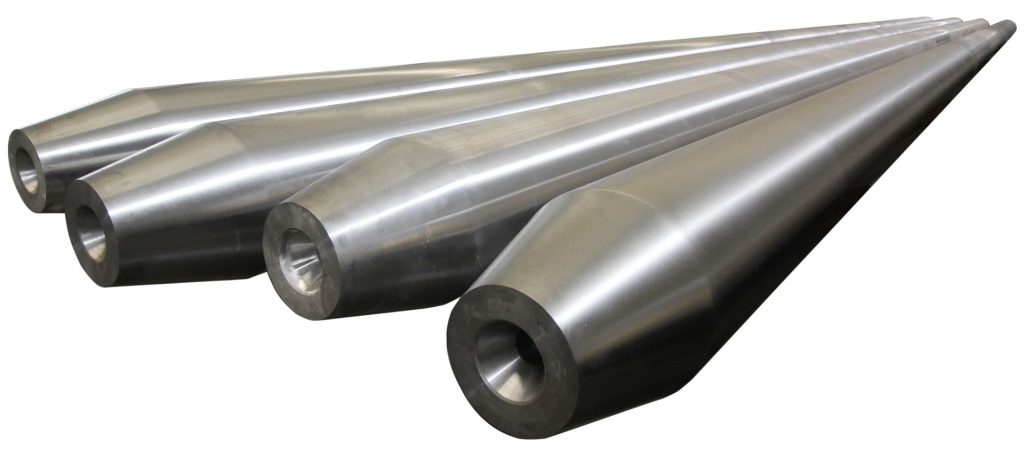

API Engineering fournit des barres de mandrin.

Les barres de mandrin sont l’un des éléments clés de l’outillage nécessaires lors de la production de tubes et tuyaux sans soudure. Une fois que la billette a été percée, la barre de mandrin supporte la coquille de tube internement pendant l’allongement et la réduction de l’épaisseur de paroi.

Au cours des 20 dernières années, API Engineering a fourni des milliers de barres de mandrin à des aciéries à travers le monde, établissant ainsi de grands partenariats et une réputation en tant que fournisseur fiable et de haute qualité.

Nos capacités en matière de barres de mandrin comprennent, mais ne se limitent pas à :

  • Diamètres allant jusqu'à 500 mm.
  • Longueurs allant jusqu'à 25 000 mm.
  • Une variété de types de laminoirs de tubes sans soudure, notamment :
    laminoirs MPM, PQF et FQM
    Laminoirs Assel - flottants et retenus
    Laminoirs à bouchon et pilger
  • Spécification de matériau selon les besoins, y compris AISI H13, X35CrMo V51 et 4CrMoSi V1.
  • Filetage disponible selon les normes API, ACME ou métriques.
  • Le chromage
  • Barres pleines et creuses
Nous pouvons également concevoir sur mesure vos barres de mandrin pour améliorer le refroidissement, la concentricité et les coûts de transport.

Composition chimique

Pour la production de barres de mandrin, le matériau le plus couramment demandé est l’AISI H13, bien que cela puisse être modifié pour répondre à vos besoins spécifiques.

AISI H13
(4Cr5MoSiV1)

C

0.32
0.45

Si

0.80
1.20

Min

0.20
0.50

S

<
0.008

P

<
0.012

Cr

4.75
5.50

Mo

1.10
1.75

Ni

<
0.25

V

0.80
1.20

H

<
2PPm

O

<
20PPm

Taille

<200mm
>200mm

Résistance à la traction (MPa)

1127-1274
1078-1274

Limite d'élasticité (MPa)

>931
>882

Allongement (%)

>8
>8

Réduction de la section transversale (%)

>25
>25

Valeur d'impact (Joule)

>20
>20

Dureté (HRC)

60-62
60-62

Processus de fabrication

Nos barres de mandrin sont fabriquées en utilisant les processus suivants :
  • Fabrication de l'acier (EBT + LF (VD) + ESR)
  • Forgé à l'aide à la fois d'une presse hydraulique et d'un forgeage rotatif
  • Recuit
  • Usinage grossier
  • Essai magnétique
  • Traitement thermique - soit vertical soit horizontal
  • Essai ultrasonore
  • Usinage final incluant le filetage si nécessaire
  • Placage chromé
  • Phosphatation du filetage

Une fois que les barres de mandrin ont passé l’inspection, elles sont correctement emballées et expédiées directement aux aciéries.

Une documentation complète est fournie avec chaque barre et une inspection par un tiers est disponible si nécessaire.
